抽屉式模具架
  • 产品介绍
  • 规格参数表

产品特点:

  1. 抽板轻松抽送,上下间隔可随意调整;
  2. 备有滑车和手动葫芦,方便存取模具;
  3. 尺寸统一,万能百搭,可随场地任意驳接;
  4. 各配件全部组合式设计,拆装简便;
  5. 每格抽屉可放多套模具,方便模具的保养、管理和寻找,不占空间。

抽屉式模具架

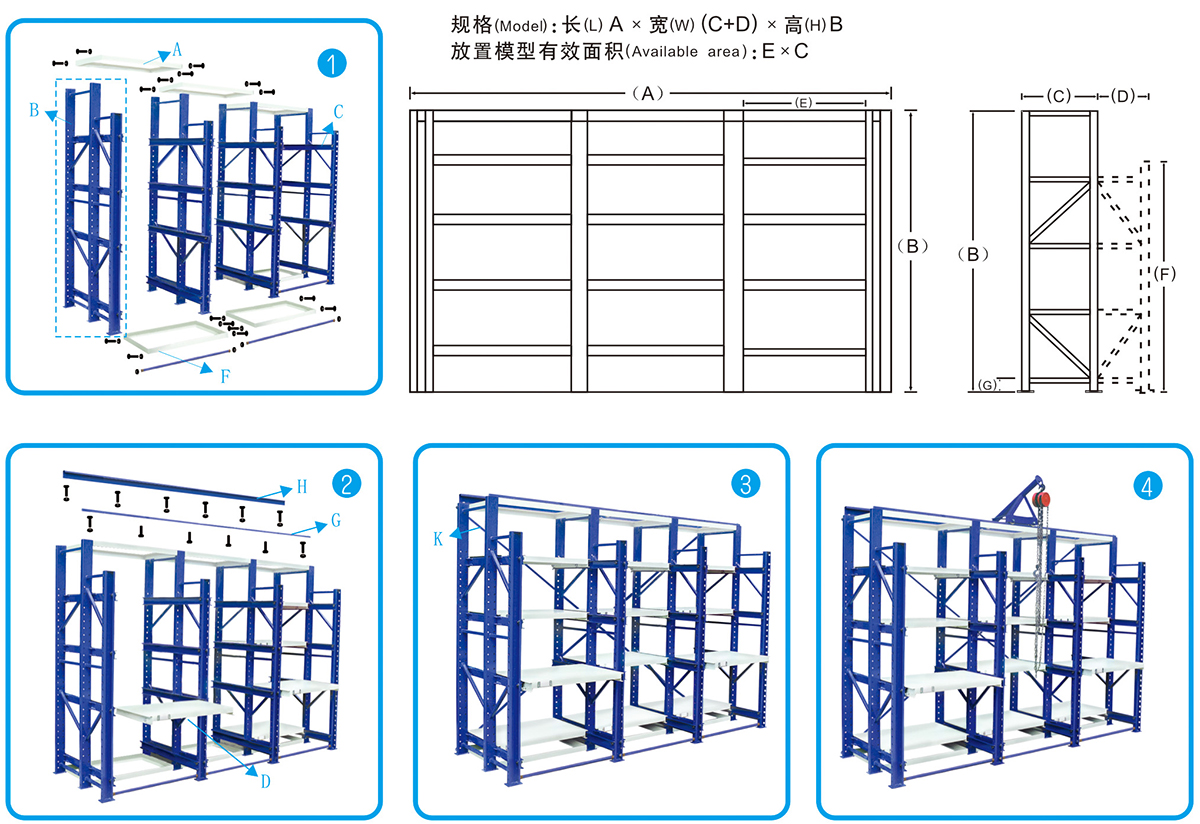

安装示意图:

  1. 用M12*30螺丝将上下角铁和立柱锁紧,注意上面要平整。
  2. 层板轴承对准导槽内由前向后推进去即可,然后用M16*30内六角螺丝锁紧,作限位之用。上部前面方钢头尾用M10*40螺丝加螺帽锁紧,作双边限位之用、中间用M10*20螺丝锁紧,后面C型槽用M12*30螺丝锁紧。
  3. 框架后面加力拉杆,在用松紧扣拉紧过程必须用尺测量对角长度,尺寸必须一样,保证框架垂直,才能使层板滑动灵活自如。
  4. 将吊车前滑轮和方钢中间上,轴承装在C型槽内,然后挂上葫芦,拉动吊车左右滑行自如即可,最后在层板间装上卡片痤,放入模具编辑卡片。

抽屉式模具架安装示意图

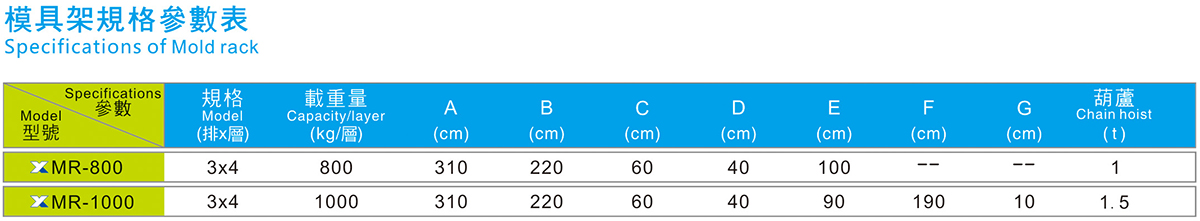

抽屉式模具架规格参数表
